anib09.gif ServoPress

ServoPress는 실험실 내에서 사용이 가능한 Servo-hydraulic 프레스 장비로 Double Action  타입이며 모든 공정을 컴퓨터로 제어하며 분석할 수 있어 판재의 성형성 및 윤활유를 평가하는데 유용합니다.

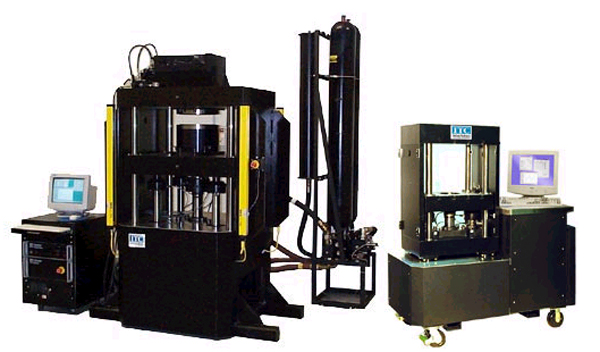

           ServoPress 150

      ServoPress 75

 장비 활용 분야

ServoPress는 다양한 시험을 수행할 수 있도록 시험 목적에 맞는 Tool을 제공하며 제품 금형을 장착하여 직접 시제품 제작을 할 수도 있습니다.  또한 Warm forming 및 Hydroforming을 위한 장비 구성이 가능합니다.

 LDH(Limiting Dome Height) 측정용 다이

 LDR(Limiting Draw Ratio) 측정용 다이

 OSU(Ohio State University) Formability 측정용 다이

 OSU(Ohio State University) Friction 시험용 다이

 Marciniak Cup Die

 Draw Bead Simulator Die

 Stretch Dome Die

 Draw Clamp Fixture

 Strip Draw Die

 장비의 주요 특징

항        목

ServoPress 150

ServoPress 75

Punch force (lbs)

Static

115,000

58,000

Dynamic

115,000

38,000

Punch travel (inch)

14

12

Clamping force (lbs)

Static

150,000

75,000

Dynamic

150,000

50,000

Clamping travel (lbs)

14

12

Working space (inch)

Width

30

18

Depth

30

18

Max. opening

20

16
